Компания «ГЕОИЗОЛ» принимает участие в восстановлении Александровского дворца в Царском Селе. Компания выполняет второй этап работ в здании-памятнике – проектирование и устройство подвальных помещений. О том, с какими сложностями пришлось столкнуться компании, корреспонденту «Строительного Еженедельника» Ивану Ибрагимбекову рассказал Максим Зайцев, технический директор «ГЕОИЗОЛ».

Восстановление Александровского дворца

Ремонт подвальных помещений Александровского дворца

– Когда стало известно, что вы будете работать на объекте?

– После передачи музею-заповеднику «Цар­­ское Село» Александровского дворца в здании предусматривалось открытие музейных и выставочных площадей. Нахо­дя­щееся в аварийном состоянии здание требовало капитального ремонта и реставрации.
В 2010 году был проведен открытый конкурс на право заключения государственного контракта на разработку проектной документации по реконструкции, реставрации, техническому переоснащению и приспособлению Александровского дворца для музейного использования.
Работы по проектированию и устройству подвальных помещений были поручены компании «ГЕОИЗОЛ». Перед специалистами компании «ГЕОИЗОЛ» была поставлена интересная и трудная задача по приспособлению подвальных помещений Александровского дворца под современные нужды музейного комплекса.

– В чем состоит задача вашей компании?

– В соответствии с проектом в цокольных и подвальных помещениях музея должны разместиться объекты инфраструктуры (два кафе, гардероб для посетителей, технические и вспомогательные помещения).
Для реализации принятых архитектурным проектом решений необходимо выполнить общее заглубление пола цокольного этажа ниже отметки существующего пола на 1,5-2 м и ниже отметки подошвы существую­щих фундаментов на 0,5-1 м. При этом остро стоял вопрос о сохранении максимальной площади подвальных помещений.
В шурфах, выполненных группой компаний «ГЕОИЗОЛ» под подошвой исторических фундаментов, были обнаружены разнородные грунты – супесь и суглинок разных видов, гнезда песка и переслаивание указанных грунтов.
Очевидно, что здание Александровского дворца возведено на искусственной насыпи. Учитывая, что ниже насыпных грунтов залегают грунты с низкими фильтрационными характеристиками, которые играют роль относительного водоупора, сезонные грунтовые воды создают реальную угрозу подтопления цокольного этажа. Выявленный при шурфовке фундаментов горизонтальный глиняный замок под всем зданием свидетельствует о том, что указанная проблема имела место и раньше.
Первостепенной задачей являлось сохранение существующих исторических конструкций. Дополнительную сложность составляют конструкции кирпичных сводов над цокольным этажом. Даже самые незначительные деформации, которые могли возникнуть в процессе заглубления пола цокольного этажа, повлекли бы за собой необратимые изменения в конструкциях и разрушение кирпичных сводов.

– Как с технической точки зрения вы решили поставленные перед компанией задачи?

– Специалисты «ГЕОИЗОЛ» предусмот­рели в проекте работ несколько этапов: погружение ограждения из металлического шпунта по периметру всех заглубляемых помещений подвалов дворца; устройство буроинъекционных свай GEOIZOL-MP для «вывешивания» кирпичных колонн в цокольном этаже здания; монтаж металлической обоймы кирпичных колонн; устройство рандбалок через кирпичные колонны; демонтаж старых фундаментов колонн; подведение новых железобетонных фундаментов в основание колонн; выполнение гидроизоляции кессонного типа.
Наша компания со всей ответственностью отнеслась к порученным работам. На объекте была устроена опытная площадка, где был смоделирован и выполнен комплекс работ по пересадке колонн на новые фундаменты. Поэтапно проводившийся мониторинг помог уточнить последовательность и технологии производства работ.
Поскольку после заглубления подошва существующих фундаментов под колоннами находится выше проектной отметки плиты пола цокольного этажа, проектом предусмотрено временное «вывешивание» кирпичных колонн на микросваи GEOIZOL‑MP. Устройство микросвай выполнялось малогабаритными буровыми установками с существующих отметок цокольного этажа.

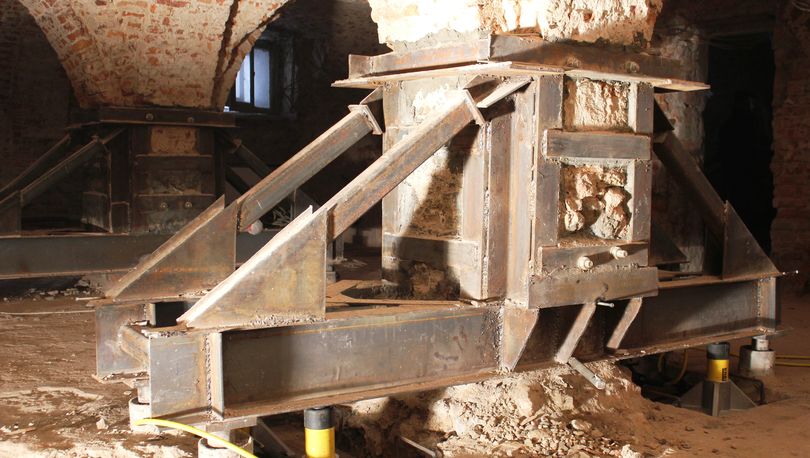

После обвязки металлических колонн была собрана пространственная конструкция фермы, и с помощью четырех гидравлических домкратов на каждую колонну цокольного этажа поэтапно была приложена суммарная расчетная нагрузка. «Вывесив» таким образом каждую колонну, специалисты «ГЕОИЗОЛ» «отсекли» ее от исторического фундамента.
Во всех заглубляемых помещениях для предотвращения выпора грунта из-под существующих фундаментов проводилось вдавливание металлического шпунта. Завершив устройство верхнего ряда обвязочной балки и распорок, мы откопали грунт до проектных отметок и демонтировали существующий фундамент под колоннами. Затем под каждой колонной был выполнен новый железобетонный фундамент, на который посредством гидравлических домкратов передана расчетная нагрузка, моделирующая осадку нового фундамента на естественном основании.
После окончания работ металлические конструкции были демонтированы, нагрузка с микросвай снята, и вся нагрузка от несущих конструкций здания передана на новый фундамент.
На завершающем этапе мы выполняем устройство железобетонной плиты пола и прижимных стен этажа и проводим гидроизоляционные работы. В течение работ проводится геодезический мониторинг за осадками.

– В ходе работ возникали какие-нибудь сложности?

– В процессе производства работ оказалось, что кирпичные колонны выполнены колодцевой кладкой и внутри заполнены несвязным бутовым камнем. Для обеспечения связности материала забутовки колодцевой кладки колонн было решено произвести инъектирование тела колонн цементно-известковым раствором и дополнительно выполнить металлическую обвязку кирпичных колонн.
Кроме того, в ходе работ обнаружены коммуникации, не показанные на схемах, конфигурации стен и фундаментов отличались друг от друга в разных местах здания, это потребовало ряда дополнительных согласований, перечень работ буквально приходилось корректировать на месте. Это были, наверное, самые главные сложности.
Но есть и интересные моменты: при откопке полов был обнаружен тоннель, ведущий из дворца, а разобрав кладку стены, мы нашли лестницу, соединяющую подвал с другими помещениями дворца. Созданные по проекту архитектора Данини при перестройке Александровского дворца в конце XIX века эти объекты хорошо сохранились и представляют интерес для специалистов.

Александровский дворец является объектом культурного наследия федерального значения и с 2009 года находится на балансе ГМЗ «Царское Село».
C 1951 года здание дворца было передано в пользование Министерства обороны.
Капитальных ремонтов здания не проводилось с 1957 года, текущие ремонты проводились редко, что неудовлетворительно сказалось на состоянии памятника.
В процессе эксплуатации проводилась реконструкция здания, в основном связанная с прокладкой или ремонтом инженерных сетей. При ремонтах конструктивные особенности здания не учитывались.
В 2010 году во дворце были выполнены работы по реставрации фасадов и трех центральных помещений Парадной анфилады.
Справка:

Группа компаний «ГЕОИЗОЛ» на сегодняшний день является одним из лидеров строительной отрасли России, осуществляющим комплексные услуги в сфере проектирования, реставрации и строи­тельства подземных сооружений. Компанией накоплен уникальный опыт в области устройства всех видов фундаментов, транспортного строительства, геотехнических и гидротехнических работ, экспертного обследования и инструментальной диагностики конструкций.
Группа компаний «ГЕОИЗОЛ» объединяет строительную компанию «ГЕОИЗОЛ», проектную компанию «ГЕОИЗОЛ Проект», предприя­тие по поставке и продаже специализированных материалов и анкеров «ГЕОИЗОЛ Трейд», ЗАО «Пушкинский машиностроительный завод».
География деятельности компании охватывает все субъекты и регионы Российской Федерации: Санкт-Петербург, Северо-Западный регион России, Москва и Московская область, Краснодарский край, Дагестан, Красноярский край, Амурская область, а также Таджикистан и Туркменистан.
В 2012 году группа компаний «ГЕОИЗОЛ» приступила к промышленному выпуску уникального для российского рынка продукта – анкерных систем GEOIZOL‑MP, использующихся в качестве основного несущего элемента при строительстве высотных домов, железнодорожных и автомобильных дорог (транспортных развязок, эстакад), в мосто- и тоннелестроении. Наиболее актуально использование анкерных систем при проведении работ в условиях подвижных грунтов и плотной застройки, вблизи существующих сооружений, поскольку исключает угрозу их повреждения.
