В 2025 году Екатеринбург получил новую достопримечательность. Для посетителей открыла двери не просто крупнейшая на Урале крытая спортивная площадка, но и одно из самых технологичных сооружений мирового уровня в России — «УГМК-Арена» на 15 тысяч зрителей.
«УГМК-Арена» стала олицетворением современного комплексного подхода к проектированию. Авторы использовали и BIM-технологии и сценарное моделирование при различных режимах эксплуатации, и проводили климатические расчеты, и решали непростые вопросы акустики многофункциональных пространств — словом, делали все возможное для создания объекта мирового уровня. Но — обо всем по порядку.
За весь комплекс проектных работ — от архитектурно-концептуальных решений в сотрудничестве с немецким бюро HPP Architekten до комплексной координации и разработки всех разделов с применением BIM-технологий, которые позволили объединить архитектурные, конструктивные, инженерные и эксплуатационные аспекты в едином цифровом контуре, отвечали специалисты «ГОРПРОЕКТ».
Как отмечает заместитель генерального директора компании «ГОРПРОЕКТ» и руководитель проекта «УГМК-Арена» Сергей Смирнов, для компании участие в создании многофункциональной ледовой арены стало важным этапом, подтверждающим статус лидера в проектировании уникальных и технически сложных объектов. «Сложность проекта — в его амбициозности. Мы предусмотрели более двенадцати сценариев использования площадки, особое внимание уделили акустическим параметрам проекта, интегрировали мультимедиа системы, медиафасад, спортивное освещение и ТВ-инфраструктуру в единую медиаплатформу. В процессе реализации проекта были решены инженерные вопросы, связанные с разработкой фундамента на сложных скальных грунтах, проведением испытаний для интеграции уникальных проектных решений, было выполнено компьютерное моделирование микроклимата, моделирование движения посетителей, детальная проработка сценариев навигации и многое другое», — рассказывает Сергей Смирнов.

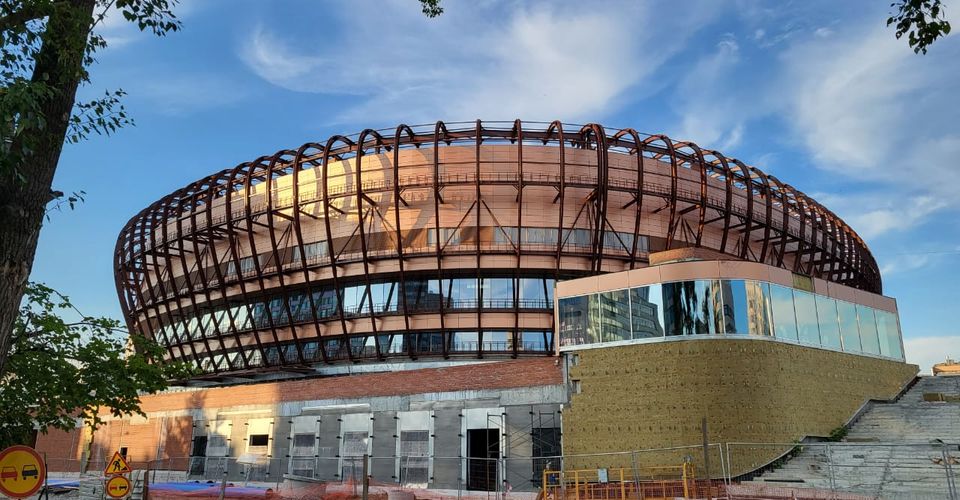

При первом взгляде на сооружение внимание каждого привлекает сетчатый металлический каркас медного оттенка с интегрированным медиафасадом площадью более 16 тыс. квадратных метров. Как отмечает управляющий партнер компании «Крес» Михаил Гуреев, впервые для подобного объекта была обоснована возможность устройства медиафасадов. Также к «изюминкам» проекта стоит отнести двухъярусную трибуну с прогулочными зонами и межэтажным перекрытием с ложами. Уникальным техническим решением стала и защита помещения основного зрительного зала (чаши арены) высотой более 21 метра с помощью роботизированных лафетных стволов.
«Бесспорно, ледовая арена в Екатеринбурге — амбициозный проект не только для региона, но и в масштабах России. Имея в портфеле опыт реализации аналогичных сложных многофункциональных спортивных комплексов, наша компания подошла к проектированию объекта с выверенным концептуальным представлением обеспечения пожарной безопасности. Тесное сотрудничество с проектной командой позволило решить сложный вопрос устройства наружного пожаротушения с применением сухотрубов в объеме стилобатной части здания. Также хотелось бы отметить реализацию трансформируемых (телескопических) трибун, обеспечивающих многофункциональность зрительного зала для различных сценариев использования арены», — делится Михаил Гуреев.
Надежная основа
Для создания подконструкции фасада и вентиляционных камер, покрытия, мостиков обслуживания и второстепенных конструкций покрытия вместе с конструкцией покрытия тренировочного поля общим весом более 7,5 тыс. тонн «Инженерно-строительный центр УГМК» обратился к «НТЗМК». «У нашего завода уже был опыт участия в строительстве подобных объектов, поэтому сложностей при изготовлении конструкций не возникало. Но, как и в каждом объекте, здесь были свои особенности, — рассказывает заместитель главного технолога ООО “НТЗМК” Евгений Шафаров. — В данном случае это было изготовление гнутых элементов фасада. Для обеспечения точных геометрических размеров элементов в отделе главного технолога были разработаны маршрутно-технологические карты. За этапами сборки и сварки производился постоянный контроль».
Еще одна особенность проекта заключалась в посекторной поставке металлоконструкций на строительную площадку в центре Екатеринбурга. Зона для складирования готовых изделий в городе оказалась небольшой, а монтажная организация настаивала в поставке металлоконструкций строго согласно графику и в полном объеме. Производственно-диспетчерский отдел еженедельно предоставлял отчеты о стадиях изготовления заказа на заводе и производил сверки поставленных изделий, в этом и заключался новый опыт работы для предприятия. ООО «НТЗМК» справился с поставленной задачей, конструкции доставлялись своевременно и в полной комплектации, что наилучшим образом сказалось на организации работы на предприятии, этот опыт был использован и в дальнейшем.
Неординарное здание потребовало нестандартных решений и в части защиты конструкций от влаги. «Задача с устройством гидроизоляции фундамента на площади более 10 тыс. квадратных метров с гарантированной защитой от протечек была решена устройством ремонтнопригодной системы с двухслойной ПВХ-мебраной толщиной в 2 миллиметра. Такое решение обеспечивает 100%-ную защиту от протечек. На крыше стилобата площадью 18 тыс. квадратных метров смонтированы системы “ТН-Кровля Барьер АВТО”, а эксплуатируемая часть кровли на площади 6 тыс. квадратных метров защищена системой “ТН-Кровля Тротуар”», – говорит руководитель технической службы Общего центра обслуживания корпоративных клиентов ТЕХНОНИКОЛЬ Юрий Гасанов, добавляя, что отвечающие высочайшим требованиям объекта решения компании были использованы при устройстве систем для фундамента, кровли и стилобата.
Отметим, что прочные железобетонные и стальные конструкции оснащены системой мониторинга, которая позволяет в режиме реального времени отслеживать состояние всех несущих элементов здания.
Источник: пресс-служба ООО «НТЗМК»
Ставка на многофункциональность
Ледовая арена стала домашней для местного хоккейного клуба «Автомобилист». Однако заложенный потенциал — намного шире. Сложная внутренняя организация «УГМК-Арены» позволяет принимать соревнования высочайшего уровня — вплоть до чемпионатов Европы и мира как минимум по одиннадцати видам спорта. При желании площадку можно легко трансформировать для проведения состязаний по фигурному катанию, баскетболу, гандболу, мини-футболу, волейболу, боксу, восточным единоборствам, керлингу или спортивной гимнастике. Более того, арена спокойно превращается в огромный концертный стадион или в площадку для проведения деловых конгрессов и форумов высокого уровня. Именно поэтому разработчики уделили особое внимание освещению и акустике. В общей сложности при строительстве здания использовано 224 световых прожектора и 188 акустических кластеров.
«Наиболее сложной задачей стало выполнение акустических требований к основной кровле над ареной площадью более 13 тыс. квадратных метров, которая, помимо тепло- и гидроизоляции, является элементом акустики зала. Совместно со специалистами объекта мы нашли эффективное решение путем интеграции в конструкцию системы “ТН-Кровля СМАРТ ПИР” слоев из ЦСП», — вспоминает Юрий Гасанов.
Не обошли стороной и вопросы безопасности посетителей. Внутри и по периметру арены использованы 1345 камер видеонаблюдения.
Отдельного внимания заслуживают и вопросы благоустройства, ведь ледовая арена расположилась в самом сердце столицы Урала. Участие в разработке соответствующего проекта принимала Проектно-строительная компания «Эверест». «Наша задача заключалась в комплексном проектировании и согласовании проектной документации, начиная со стадии концепции благоустройства территории и моделирования транспортных потоков до этапа получения заключения государственной экспертизы, — говорит директор ПСК «Эверест» Юлия Гареева. — Сложность и уникальность проекта заключались в нескольких аспектах: масштаб и комплексность, высокие требования к решениям и согласованиям, динамичность условий. Это был не просто объект, а целый кластер, включающий саму арену, транспортную и пешеходную логистику разных целевых групп, инженерные сети и благоустройство значительной территории в центре города. Работать в центре крупного мегаполиса с большим количеством существующих коммуникаций в стесненных городских условиях — это наша компетенция, наработанная за 15 лет деятельности компании. Взаимодействие в тандеме с иностранным проектным бюро «ЭсЭндПи» позволило привнести креативность решений и создать идентичность данной территории.
В результате многофункциональная ледовая «УГМК-Арена» получила уютную, современную среду, включая многоуровневое освещение с индивидуальными опорами, радиальные решения амфитеатров, зоны отдыха для разных групп населения и даже площадку очистных сооружений дождевых стоков, выполненную в едином контексте набережной с функциями рекреации.
