Цифровые технологии – спорту

цифровые технологии цифровые технологии
Изображение: STAR-CCM+

Олимпиада в Сочи и Чемпионат мира по футболу – 2018 задали новые требования к проектированию и строительству спортивных сооружений в России. О том, как создать современный спортивный объект мирового класса и уложиться в жесткий дедлайн, рассказывает руководитель отдела ОВиКВ компании «Метрополис» Сергей Брюзгин.


Проектирование спортивных сооружений – задача сложная и ответственная. Объекты такого рода сочетают в себе яркую, запоминающуюся архитектуру и комплекс сложнейших инженерных систем. Именно поэтому проектировщики постоянно находятся в поиске новых эффективных решений для работы с такими проектами.

В основе – технологии

Одними из наиболее успешных разработок, активно используемых проектировщиками, являются BIM-технологии. Их применение при проектировании современных сложных объектов, к числу которых относятся и спортивные сооружения, является одним из ключевых условий успешных инвестиций заказчика, ведь технология BIM-проектирования позволяет существенно сэкономить время и средства, необходимые для реализации проекта.

Эта технология дает возможность повысить качество проектирования и на раннем этапе представить полную картину того, как будет выглядеть и функционировать объект. При необходимости заказчик может своевременно внести корректировки в проект на той стадии, когда изменения не влекут за собой больших затрат. Это отличная возможность для всех участников проекта получить практически идеальный продукт, обладающий внешней привлекательностью, комфортом и безопасностью среды и, что самое главное, инвестиционной привлекатель­ностью.

Сейчас все проекты нашей компании разрабатываются с применением этой технологии. Например, Центр художественной гимнастики имени Ирины Винер-Усмановой еще в 2016 году получил первое место на конкурсе BIM-технологий, организованном Минстроем РФ.

Другая многообещающая разработка – достаточно молодая в строительной сфере технология математического моделирования (CFD-моделирование). До ее появления то или иное техническое решение можно было обосновать либо опираясь на накопленный опыт (чаще всего используя решения, принятые ранее для подобных объектов), либо при помощи натурных испытаний (создание макета, испытательного стенда и т.п.). Первый вариант – рискованный (аналогичный объект может достаточно сильно отличаться по своим характеристикам от проектируемого, что может дать свою погрешность и привести к неработоспособности решения). Второй – затратный как по деньгам, так и по времени, не говоря о том, что далеко не все макеты можно физически реализовать. Технология CFD дает возможность за пару дней, а иногда и за несколько часов решить нестандартный узел, внести в него требуемые корректировки и добиться эффективности и работоспособности решения.

Мы применяли CFD-моделирование при проектировании таких объектов, как Центр художественной гимнастики в Москве, многофункциональный плавательный центр «Лужники», крытый каток Москомспорта, а также при проектировании жилых зданий.

До того, как мы освоили эту технологию, нам казалось, что ее применение будет востребовано только на уникальных объектах, однако практика показала, что использование CFD-моделей полезно для объектов любого уровня сложности. С его помощью можно решать такие задачи, как распределение температур в сложных трехмерных многослойных конструкциях, расчет параметров микроклимата помещений, воздухораспределение, расчет потерь давления в нестандартных сетевых элементах и т. д.

Данная технология дает специалисту возможность на раннем этапе проектирования отследить вероятные недочеты потенциальных инженерных решений, а иногда и понять, что предлагаемое решение слишком затратно (как энергетически, так и финансово) или вовсе нежизнеспособно. Например, для проверки условий, создаваемых для зрителей и спортсменов, наша компания выполняла оценку проектных решений систем вентиляции и кондиционирования главной арены Центра художественной гимнастики в Москве при помощи CFD-моделирования. Для достижения оптимального результата нам пришлось провести 8 итераций расчетов, в результате чего системы вентиляции и кондиционирования были значительно переработаны. Это еще раз подтверждает: CFD-моделирование и проектирование при помощи BIM-технологий позволяет на раннем этапе выявить проблемы и оптимизировать проектные решения. А заказчик, в свою очередь, получает наглядное, интуитивно понятное обоснование принимаемых решений. Вот несколько примеров выполненных расчетов:

В гармонии со стройкой

Посмотрим, как применение этих технологий реально отражается на строительном процессе. В качестве примера возьмем Центр художественной гимнастики. Для проектируемого объекта выполнялись следующие стадии проекта:

  • концептуальные решения (стадия «К»);
  • стадия «Проектная документация» (стадия «П»);
  • стадия «Рабочая документация» (стадия «Р»);
  • авторский надзор.

Проект стадии «К» стартовал в конце мая 2016 года и длился примерно 2 месяца. Последующая стадия «П» длилась примерно 3,5 месяца. Стадия «Р» длилась примерно 2 года, при этом строительные работы на объекте велись с запаздыванием от проекта всего на 2–3 месяца, иногда этот разрыв становился еще меньше, так что можно сказать, что проект стадии «Р», строительство и авторский надзор шли практически параллельно.

Основные сложности при проектировании как раз и связаны с малым разрывом в сроках между разработкой проектного решения и выдачей его для реализации на стройплощадку. У инженеров и архитекторов остается очень немного времени на принятие и согласование решений, и ошибки при таких малых сроках недопустимы. Именно использование BIM-технологий и, в частности, CFD-мо­делирования позволяет проектировщикам достаточно комфортно чувствовать себя в процессе взаимодействия со всеми заинтересованными сторонами. При этом есть, конечно, одно обязательно условие, с чем нам повезло: в арсенале всех участников проекта были современные технологии и подходы к проектированию, что позволило выполнить поставленную задачу в требуемый срок.

источник: СЕ №31(891) от 21.10.2019

Выход на фасад

По мнению экспертов, отмена технических свидетельств оценки качества фасадных штукатурных теплоизоляционных систем поможет снизить входные барьеры для новых игроков рынка и ускорит его дальнейшее развитие.

Фасад Фасад

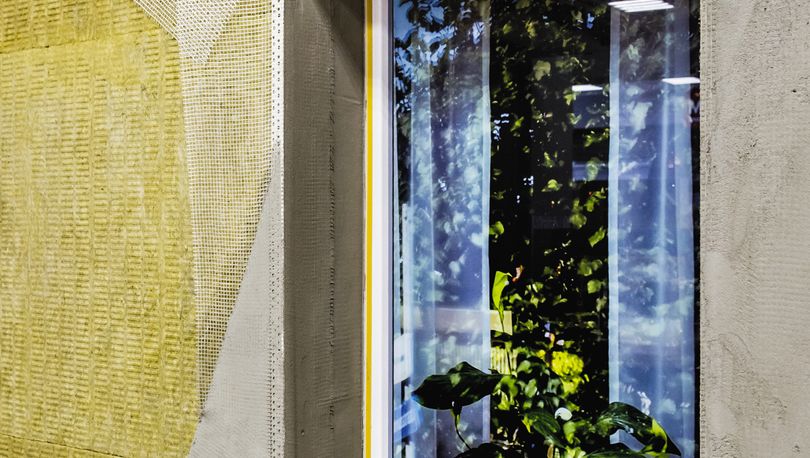

Изображение: «Технониколь»



Минстрой России отменяет необходимость получения технических свидетельств оценки пригодности систем фасадных теплоизоляционных композиционных с наружными штукатурными слоями (СФТК). В ведомстве считают эту процедуру избыточной и устаревшей. Чиновники считают: действую­щих нормативных требований к СФТК достаточно для производства качественной продукции.

Напомним, СФТК также называют системой «мокрый фасад». Теплоизоляционный материал скрывается за штукатуркой и монтируется клеем, т. е. «мокрым» путем. В настоя­щее время данная технология активно применяется как в массовом, так и индивидуальном строительстве.



Запрос бизнеса

По словам председателя комитета по строительству организации «Деловая Россия» Владимира Кошелева, институт выдачи технических свидетельств был введен еще в 1998 году. «Индустрия промышленности строительных материалов в течение последних 20 лет не стояла на месте, появились качественно новые высокотехнологичные материалы и конструкции. Рынок диктует необходимость серьезной конкурентной борьбы за потребителя, и работа Минстроя по изменению нормативной документации отвечает запросам бизнеса. Вместе с тем нельзя забывать, что любые действия, касаю­щиеся надежности и безопасности, должны быть четко выверены, и не должны оставлять ни малейшего шанса для маневра недобросовестным игрокам рынка», – считает он.

Как отмечает Кирилл Иванов, председатель координационного совета РАПЭКС (Российская ассоциация производителей теплоизоляционных материалов из экструдированного пенополистирола), это решение Минстроя РФ вполне оправданно в рамках государственной программы снижения входных барьеров для новых игроков строительного рынка. Более того, Ассоциация производителей и поставщиков фасадных систем АНФАС проделала большую работу по созданию стандартов, регламентирующих устройство фасадов. Теперь и подрядчики, и регулирующие органы имеют полную техническую базу для оценки качества той или иной системы.

Продолжать тренд

По мнению экспертов, получение технических свидетельств скорее необходимо для конструкций из новых материалов, ранее не применявшихся в строительстве. Присутствующие на рынке строительные материалы нуждаются в дальнейшем снижении избыточных регулятивных мер. Кроме того, считают специалисты, необходимо менять и некоторые действующие СНиПы и СП.

По словам Кирилла Иванова, в каждой области строительства есть требования, которые в той или иной степени избыточны. «В нашей стране строгость законов часто компенсируется их неисполнением. Поэтому в Ассоциации РАПЭКС считают, что нужно идти двумя путями: добиваться исполнения принятых стандартов и технических решений и параллельно менять требования, которые улучшат качество и надежность строительных работ. Так, например, мы хотим пересмотреть нормативные значения термического сопротивления конструкций в СП 50.13330.2012 «Тепловая защита зданий». Исследование Сергея Крышова, начальника отдела экспертиз зданий и сооружений на соответствие теплотехническим и акустическим требованиям «Центра экспертиз, исследований и испытаний в строительстве» (ГБУ «ЦЭИИС»), показывает, что часть зданий и сооружений, построенных в Москве, не соответствуют существующим нормативным требованиям. Поэтому нужно требовать от строителей исполнения действую­щих стандартов и разрабатывать новые требования по энергоэффективности, с прицелом на будущее»,– резюмирует Кирилл Иванов.

Руководитель направления «Стандартизация и сертификация» корпорации «Технониколь» Сергей Кол­­дашев отмечает, что строительная отрасль в России довольно консервативна. В некоторых сегментах специалистам до сих пор приходится руководствоваться нормами, принятыми еще в советское время. Нужно признать, что к настоящему моменту большой фонд Сводов правил уже обновился, некоторые из них даже дважды. Однако в Постановлении Правительства РФ от 26 декабря 2014 года № 1521 «Об утверждении перечня нацио­нальных стандартов и сводов правил (частей таких стандартов и сводов правил)», в результате применения которых на обязательной основе обеспечивается соблюдение требований федерального закона «Технический регламент о безопасности зданий и сооружений», до сих пор находятся документы, выпущенные до 2011 года. «Для отрасли, на наш взгляд, большое значение имеет обновление прежде всего этого постановления, с указанием актуальных на сегодня Сводов правил. Иначе сегодня проектировщики вынуждены применять устаревшие нормы проектирования. В целом же работа по модернизации СНиПов идет полным ходом, это процесс не прекращается, в этом смысле ситуация скорее позитивная», – подчеркнул эксперт.



Мнение

Кирилл Иванов, председатель координационного совета РАПЭКС:

Важно обращать внимание не только на качество исходных материалов, но и на качество проводимых работ. Так было всегда. СФТК – сложная система, в которой каждый компонент играет важную роль в обеспечении надежности всего фасада. Качественная теплоизоляция заявленной плотности, качественные штукатурные составы с заявленной адгезией, квалифицированное выполнение монтажа – вот основные факторы долговечности штукатурного фасада. Особое внимание Ассоциация РАПЭКС уделяет СФТК в зоне цоколя и первых этажей. Очевидно, что к теплоизоляционному материалу, предназначенному для утепления данных ограждающих конструкций, должны предъявляться особо жесткие требования. Это продиктовано рисками переувлажнения первых и цокольных этажей. В процессе эксплуатации зданий влажностное состояние материалов непосредственно влияет на теплозащитные свойства ограждаю­щих конструкций и на энергоэффективность применяемых систем теплоизоляции. Поэтому члены Ассоциации РАПЭКС, производители XPS-теплоизоляции на территории РФ, рекомендуют использовать в данной зоне экструдированный пенополистирол.

автор: Виктор Краснов
источник: СЕ_Ло №10(109) от 14.10.2019
